數據中心行業,機架式液冷
機架式液冷負載
1 模擬負載設備主要有自冷、風冷、水冷等散熱方式。水冷式負載以高比熱容的液體取代空氣作為冷媒，為發熱的功耗組件進行散熱。
2 相比于常見的風冷式負載，水冷式負載功耗更低、噪音更小，適用于對能耗、靜音要求較高的數據中心等場合，可對機房電源、UPS、應急電源、發電機組等關鍵電源設備進行測試、驗收、維護。
3 15kw、18 kw機架式液冷負載
參數：
400V/50Hz
功率：
0-100 kW,101-500 kW
散熱方式：
液冷
當前位置：
首頁 >
產品中心
產品項目
一、概述
相比于常見的風冷式負載，水冷式負載功耗更低、噪音更小，適用于對能耗、靜音要求較高的數據中心等場合，可對機房電源、UPS、應急電源、發電機組等關鍵電源設備進行測試、驗收、維護。
二、應用領域
谷歌、微軟、阿里巴巴、騰訊等全球云計算巨頭，都在積極推動數據中心采取水冷散熱，從而大幅降低能耗。服務器的水冷化趨勢日益明顯。
作為數據中心、網絡機房的重要檢測設備，模擬負載裝置、機架式假負載可以對機房電源、UPS、應急電源、發電機組等關鍵電源設備進行測試、驗收和日常維護，一方面模擬用電負載，檢測電源系統的穩定性和可靠性，另一方面模擬熱源，檢測制冷系統的效果。
隨著數據中心的水冷化，作為模擬裝置的負載也需要作出相應變化，水冷式負載可以完美模擬出水冷式服務器的工作狀態，從而科學評估驗證電源系統和制冷系統。
除數據中心外，在全球節能減排壓力下，科研院所、通信設施、軍工裝備、航空航天、工業企業、軌道交通等眾多領域，都出現了水冷化降耗的趨勢，水冷式負載在這些行業可發揮重要作用。
三、對比優勢
※能耗效率更高：水冷式負載比風冷式負載平均可節省耗電量30%-50%。
※靜音品質更佳：同等散熱水平下，水冷式負載比風冷式負載的噪音可降低20-35分貝。
※散熱效率更高：同體積液體帶走的熱量是同體積空氣的近3000倍，且液體導熱能力是空氣的25倍。
※性能穩壽命長：由于散熱效率更高，水冷式負載的主要元件損耗低于風冷式負載，可以帶來更長久穩定的性能和使用壽命。
綜合而言，水冷式負載更加節能、安靜、可靠，適合看重能耗與靜音的用戶。
四．技術特性
| 常規技術參數（可根據用戶需求定制規格和功能） | ||
| 規格 | AC380V-15kW | AC380V-18kW |
| 額定功率 | 阻性負載：總功率15kW
分檔為：1kW、2kW、2kW、5kW、5kW
|
阻性負載：總功率18kW
分檔為：1kW、1kW、3kW、3kW、5kW、5kW
|
| 額定電壓/頻率 | 交流三相五線AC380V | |
| 頻率 | 50Hz/60 Hz | |
| 特殊說明 | 當接入低于額定電壓時，負載柜檔位功率根據歐姆定律變化 | |
| 功率因數 | 1 | |
| 負載精度 | 每檔精度≤±5%，滿載精度≤±3% | |
| 工作方式 | 連續工作 | |
| 電氣接口 | 輸入接口為工業連接器AC380V/32A | |
| 整機設置 | 面板具有通電指示燈、故障報警燈
可選配液晶屏參數顯示（包含進出水壓力、進出水溫度、流量、水箱溫度等參數）、預留校準口
|
|
| 絕緣等級 | F級 | |
| 防護等級 | IP24 | |
| 冷卻方式 | 液態水冷 | |
| 進水溫度 | 5-50° | |
| 水流量 | 1-5m3/h | |
| 壓力 | 液冷容器或電阻可以承受6Bar工作壓力，極限實驗壓力為工作壓力1.5倍 | |
| 模塊化 | 負載采用模塊化設計，可以單模塊使用，也可以組合使用 | |
| 體積 | 431mm*176mm*550mm（寬*高*深） | |
| 重量 | ≤30kg | |
| 搬運方式 | 吊裝、叉車、平推 | |
| 工作溫度 | -10℃～+70℃ | |
| 相對濕度 | ≤95% | |
| 海拔高度 | ≤2500米 | |
| 大氣壓力 | 86～106kPa | |
五．主要功能
※負載測試：可任意組合加載開關，模擬機房服務器實際發熱情況、制冷效果、電源帶載能力、線路可靠性等。
※控制方式：負載配有多個檔位開關，可通過檔位開關控制加/減載功率。
※溫度保護：負載溫度超過設定安全閾值時，聲光報警提示。
※監控功能：設備可選配液晶顯示屏，進出口、溫度、流量、報警信息等都可在液晶屏上顯示。
六．外觀示意圖

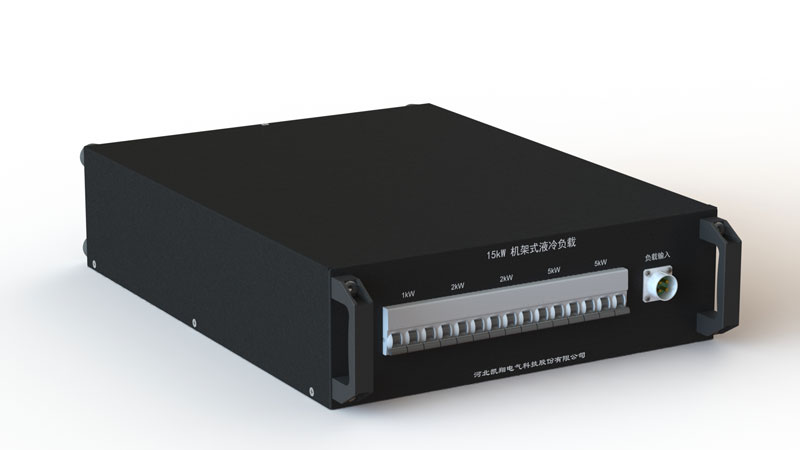

18kw機架式液冷負載 全景圖（15kW替圖）

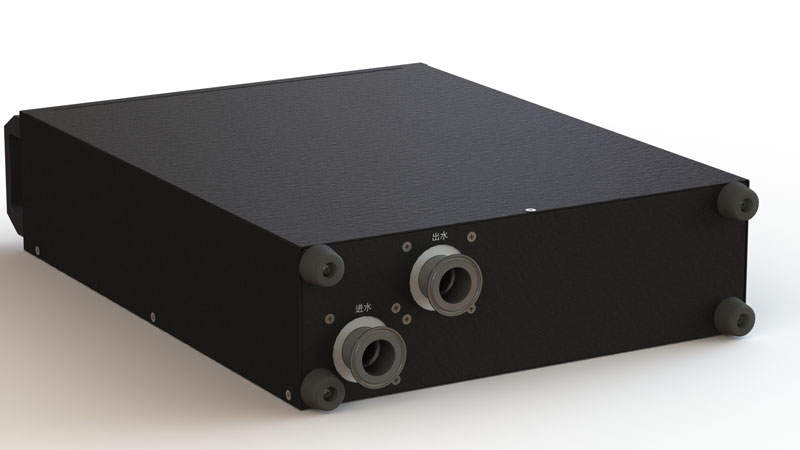

18kw機架式液冷負載 底部圖（15kW替圖）

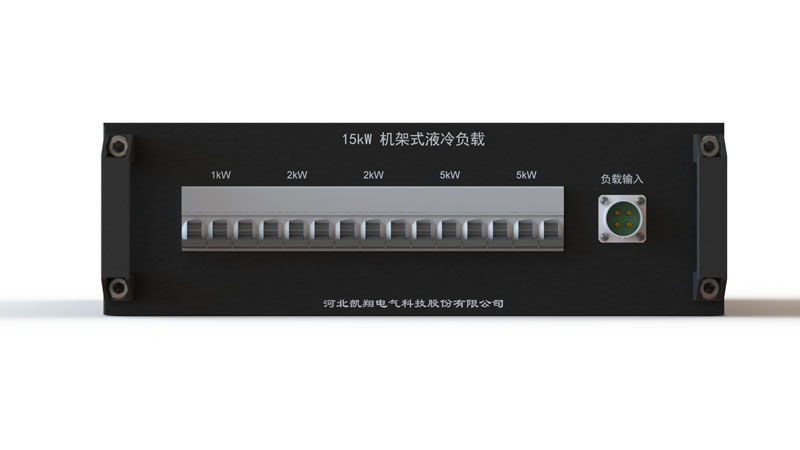

18kw機架式液冷負載 前面板（15kW替圖）
