回饋電網式 電子負載
燃料電池饋網式負載
饋網式電子負載是基于PWM雙向整流電路和寬范圍電壓轉換器構成，可以將負載損耗的能量回饋電網，減少電池測試中的電能浪費。
功率：
0-100 kW
當前位置：
首頁 >
產品中心
產品項目
| 凱翔饋網式負載
一、簡介
饋網式電子負載是基于PWM雙向整流電路和寬范圍電壓轉換器構成，可以將負載損耗的能量回饋電網，減少電池測試中的電能浪費。
二、執行標準
乙方所提供的產品按國家標準、行業相關標準執行。
《燃料電池發動機性能試驗方法》GB/T 24554-2009
《汽車性能檢驗標準》GB/T 19055-2003
《質子交換膜燃料電池電池堆通用技術條件》GB/T 20042.2-2008；
《氫氣站設計規范》GB/T50177-2005
《氫氣站技術規范》GB50516-2010
《管路壓力試驗要求》GB/T 3616
《燃料電池電動汽車車載氫系統技術條件》GB/T 26990-2011
《過程儀表與控制儀表的功能標識與圖形符號》HG/T 20505
《燃料電池汽車加氫口》GB/T 26779-2011
《工業金屬管道工程施工及驗收規范》GB 50235
《電動汽車遠程服務與管理系統技術規范第3 部分：通訊協議及數據格式》GB/T 32960.3-2016
三、產品特點
(1) 具有恒流、恒功率、恒阻、恒壓、多種負載模式。
(2) 瞬態響應迅速，≤5ms。
(3) 采用高速數字控制技術。
(4) 負載精度達到0.1%FS。
(5) 采用PWM整流技術，功率因數>0.99，電源端諧波<3%，效率大于93%。
(6) 采用按鍵或七寸觸摸屏，操作、顯示便捷。
(7) 具有多種通訊接口，可實現遠程操作、無人值守以及嵌入測試系統。
(8) 采用模塊化設計，設備后期維護簡便。
(9) 多相交錯式DCDC與三電平高效饋網工作模式，溫升低、運行可靠性高、使用壽命長。
(10) 負載端正負反接檢測保護功能，若電源負載正負反接，接觸器不允許合閘操作。
(11) 通訊接口CAN及RS485，適用CAN2.0B通訊協議。
四、產品功能
1.雙向直流電源運行功能
具有恒流、恒功率、恒阻、恒壓四種運行模式；可以設置負載電流、功率、電阻、電壓等運行參數。
2.緊急停止功能
具有緊急停止功能，在出現類似電機失控等緊急狀況時，可通過按下操作面板上的急停開關緊急停止負載，避免對客戶的設備造成損壞。
3. 自診斷和保護功能
具有負載端過流，過熱，短路、過欠壓、直流母線過欠壓、IGBT過流保護等豐富的保護功能，饋網端缺相、相續、過壓、欠壓等保護，能夠?qū)崟r監測各項運行參數，在異常情況下自動診斷并快速切斷主電路，避免對內部器件造成損壞。
4. 通訊功能
標配RS485及CAN通訊功能；能夠與PC連接實現遠程操作、無人值守以及嵌入測試系統；可通過通訊接口實現產品啟動、停止、設置運行參數等操作，并可實時查詢電源的運行狀態、運行參數值、報警信息。
|

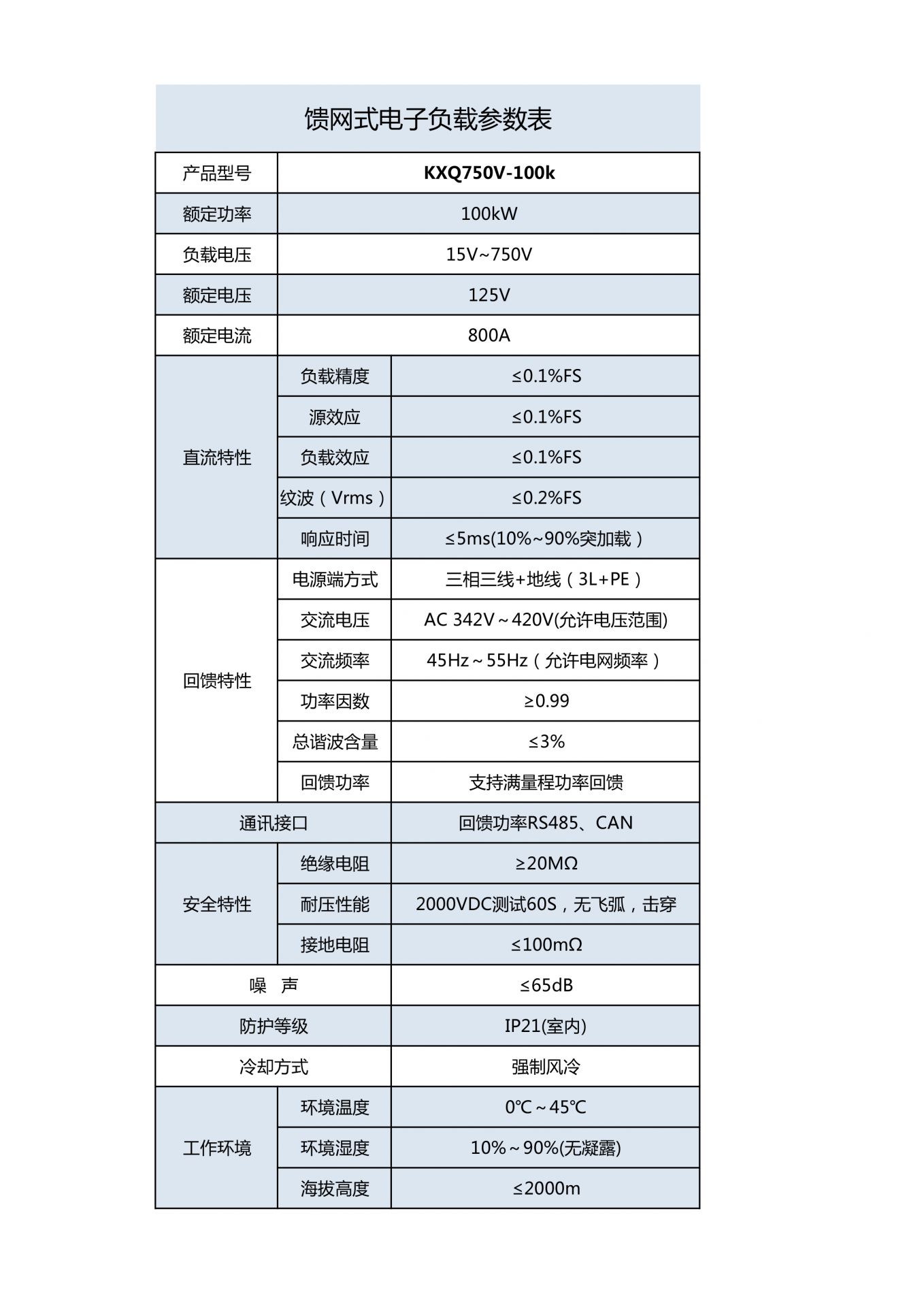

典型參數
